篩分式篩破一體機
（原創文章，未經許可不可轉載）
定義：
篩軸式分布料器與篩分式破碎機上下結合的一體機。
適用范圍：
篩分式篩破一體機 可廣泛應用于礦山、煤炭、冶金、焦化、化工、原料、有色金屬等需要不同粒徑物料分離與破碎；特別適用于現場空間受限環境。
結構：

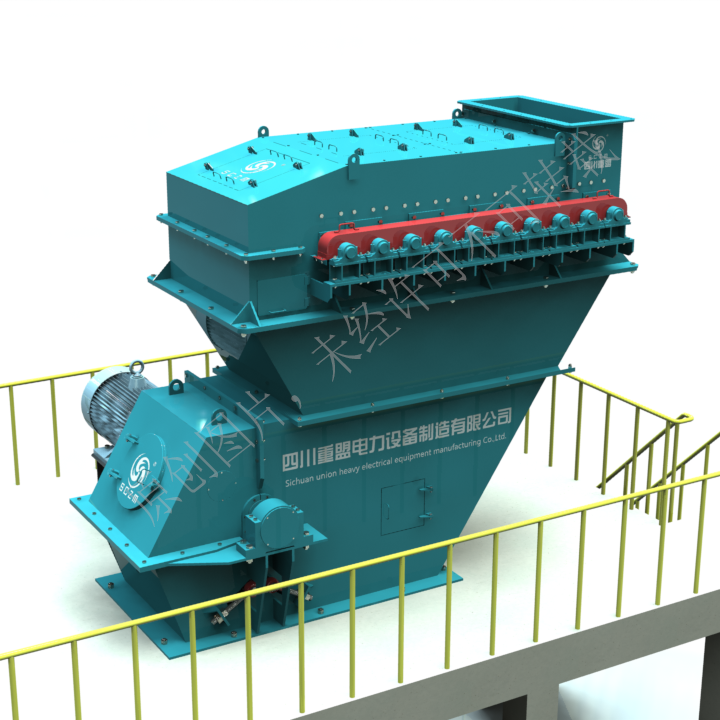

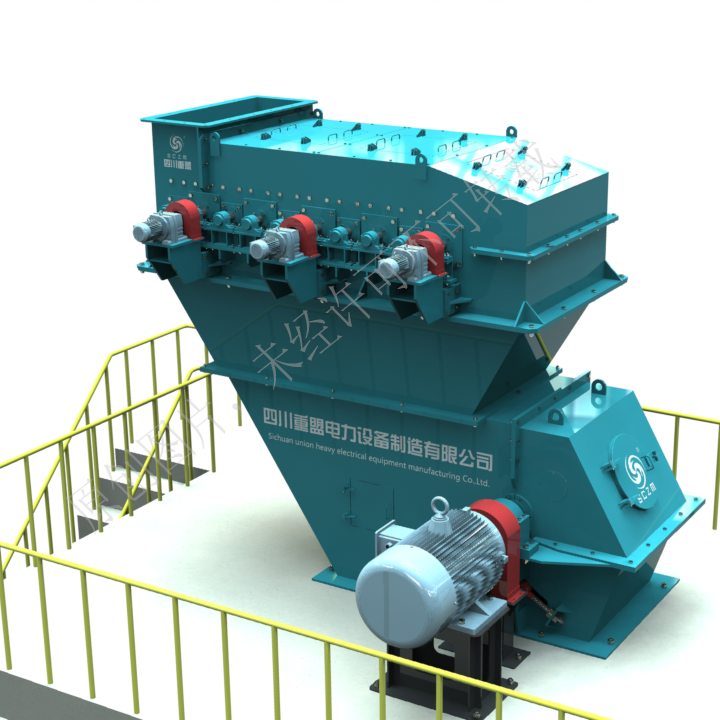

上部為篩軸式篩分布料器，下部為篩分式破碎機的組合體，綜合了兩種設備所有結構，上下采用螺錨封閉。
運行原理：
篩軸式篩分布料器后不合格大顆粒物料自下料口進入篩分式破碎機，破碎篩分；篩軸式篩分布料器下料與破碎機之間可設間隔板，合格料倉分隔或合并視現場需要而定。
技術特點：
1、篩破一體機配置簡單，占地較小，大大節省了破碎樓和粗破設備的費用。適用于新建項目或技改原場地空間高度較大的。
2、綜合有兩種設備之其余優點。
3、PLC控制，也可現場操作。
知識產權：
本設備涉及篩破一體機：201220295175.6

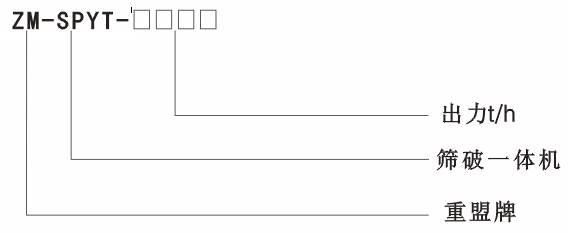

型號說明：
技術參數表
CFB領域10mm篩分常規配置(配合篩分布料器加船形料斗) （以實際尺寸為準）
|
型號 |
處理量 （t/h） |
入料 （mm） |
出料 （mm） |
轉子 |
主電機 |
電壓 |
轉速 |
外形尺寸 （長*寬*高）含電機 |
重量 （T） |
|
ZM-SPYT-150 |
150 |
0-150 |
0-10 |
Φ1000*1000 |
110kw |
380V |
735r.p.m |
3540*3400*2850 |
10.85 |
|
ZM-SPYT-200 |
200 |
0-150 |
0-10 |
Φ1000*1200 |
160kw |
380V |
735r.p.m |
3700*3990*3350 |
11.75 |
|
ZM-SPYT-250 |
250 |
0-150 |
0-10 |
Φ1000*1200 |
160kw |
380V |
735r.p.m |
3943*3990*3750 |
12.75 |
|
ZM-SPYT-300 |
300 |
0-150 |
0-10 |
φ1000*1600 |
185kw |
380V |
735r.p.m |
3770*4533*3800 |
15.45 |
|
ZM-SPYT-350 |
350 |
0-150 |
0-10 |
φ1200*1600 |
355kw |
6KV |
744r.p.m |
4270*5400*4050 |
27.85 |
|
ZM-SPYT-400 |
400 |
0-150 |
0-10 |
φ1200*1600 |
335kw |
6KV |
744r.p.m |
4572*6000*4800 |
30.26 |
